Как спланировать инженерные коммуникации в доме с нуля

Просмотров: 51

Точный проект инженерных систем формируется ещё на этапе выбора планировки. Чем подробнее выполнены расчёты по нагрузкам, расходу воды, мощности отопления и числу электрических линий, тем проще предусмотреть расположение коллекторов, стояков, трасс и точек подключения.

Для частного дома ключевым шагом становится распределение зон, где потребуется максимальная плотность коммуникаций: кухня, санузлы, котельная. Это даёт возможность заранее определить длину магистралей, тип труб, параметры котла, схему щита и объём вентиляционных каналов без переделок на строительной стадии.

Определение потребностей по воде, теплу и электропитанию для конкретного дома

Перед тем как составлять проект инженерных систем, требуется собрать исходные данные по режимам потребления. Для воды обычно рассчитывают средний суточный расход с учётом числа жильцов, оборудования и расстояний до точек разбора. Такие расчёты позволяют заранее определить диаметр труб, параметры коллектора и объём накопительной ёмкости.

Потребность в тепле и параметры отопления

Тепловая нагрузка зависит от площади, качества утепления и высоты помещений. Для дома площадью 120–150 м² часто требуется мощность котла в диапазоне 10–14 кВт, однако точные расчёты корректируются по потерям тепла через стены, окна и крышу. Это даёт возможность подобрать схему контуров без избыточного расхода топлива.

Электропитание и распределение нагрузок

Расчёт по электропитанию выполняют с учётом суммарной мощности бытовых приборов, освещения и оборудования котельной. Для домов с электроплитой и несколькими контурами отопления обычно выбирают ввод от 15 до 25 кВт. На основе этих значений формируют структуру щита, количество автоматов и параметры кабеля для каждой группы.

Разработка схемы внутреннего водопровода с учётом точек потребления

Для точного распределения трубопроводов составляют проект, где фиксируют расположение кухонной мойки, сантехприборов, бытовой техники и коллекторов. На основе этих данных выполняют расчёты по длине трасс, гидравлическим потерям и рабочему давлению. Это помогает заранее определить тип запорной арматуры и параметры подводок.

При выборе диаметров труб учитывают число точек разбора, суточное потребление и длину магистралей. Для переходов между этажами используют защитные гильзы, а на участках с поворотами – крепёжные элементы, позволяющие сохранить стабильное давление без резких перепадов. Такая структура облегчает подключение оборудования и снижает риск протечек при дальнейшей эксплуатации.

Планирование канализационной разводки с расчётом уклонов и расположением стояков

Для корректной работы системы составляют проект, где фиксируют точки подключения сантехприборов, уровни перекрытий и возможные маршруты труб. Разводка формируется так, чтобы минимизировать число поворотов и стыков на длинных участках. Это снижает риск засоров и облегчает обслуживание.

Уклон горизонтальных линий подбирают по диаметру труб: для 50 мм обычно используют 0,03 м на метр, для 110 мм – 0,02 м на метр. При превышении уклона стоки могут уходить слишком быстро, оставляя твёрдые включения в трубе, поэтому параметры задают строго по расчётным значениям.

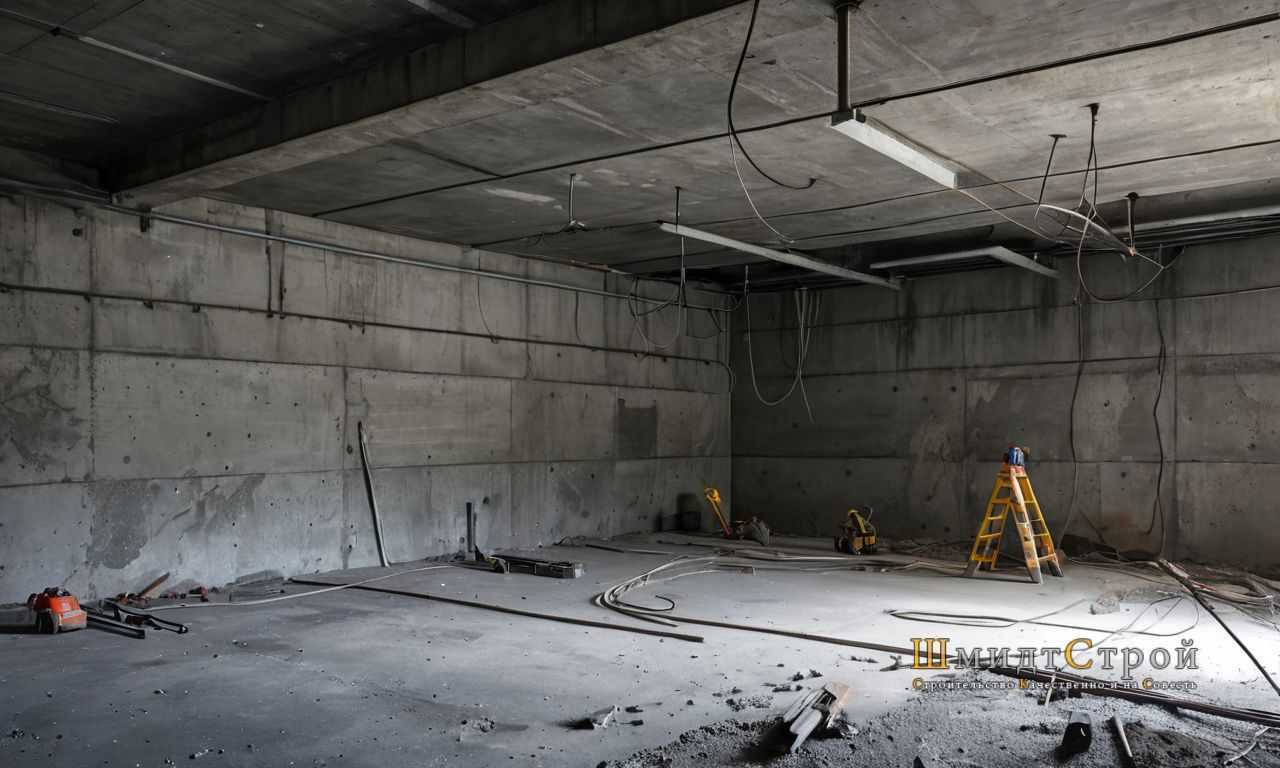

Подготовка проекта отопления с выбором типа системы и расстановкой радиаторов

Для составления проекта фиксируют тепловую нагрузку по комнатам, проверяют параметры ограждающих конструкций и рассчитывают мощность оборудования. На основе этих данных выбирают конфигурацию контуров: однотрубная схема подходит для небольших домов, двухтрубная даёт стабильное распределение тепла при большей площади.

При подборе радиаторов учитывают теплопередачу каждой модели и площадь помещения. Для комнат с большими оконными проёмами устанавливают элементы увеличенной длины, располагая их под подоконником для отсечения холодных потоков. В угловых зонах предпочтительна расстановка с двух сторон, что компенсирует повышенные теплопотери.

• Трассы прокладывают с минимальным числом поворотов, фиксируя линии в полу или по стенам с учётом будущей отделки.
• Для коллекторной схемы предусматривают шкаф, обеспечивающий доступ к регулирующим элементам и воздухоотводчикам.
• В местах перехода между этажами используют теплоизоляционные гильзы, чтобы исключить перегрев перекрытий.

Расчёты по диаметрам труб и рабочему давлению выполняют с учётом длины контуров. Это позволяет подобрать насосную группу с подходящей подачей и напором, обеспечивая равномерный прогрев всех помещений.

Формирование электросхемы с расчётом групп и размещением щита

При составлении проекта фиксируют мощность приборов, расположение розеток, освещения и оборудования котельной. На основании этих данных выполняют разбивку на группы: отдельно линии для освещения, розеточных цепей, кухонной техники и мощных потребителей. Такая разводка уменьшает нагрузку на каждый контур и упрощает обслуживание.

Щит размещают в зоне с лёгким доступом, чаще всего у входа или в техническом помещении. Внутри формируют ряды автоматов, УЗО и устройств защиты от перепадов. Для каждой группы подбирают сечение кабеля по максимальной нагрузке, проверяя длину линий и способ прокладки.

Маршруты кабелей прокладывают с учётом стен будущей отделки, избегая диагональных линий. На участках пересечения с трубами отопления используют защитные короба. В местах прохода через перекрытия устанавливают гильзы, которые сохраняют целостность кабеля и облегчают последующее обслуживание. Такая структура позволяет поддерживать стабильную работу всех приборов и снижает риск перегрева цепей.

Выбор мест для ввода коммуникаций и прокладки магистральных линий

При определении зон для ввода инженерных сетей учитывают расположение земляные работы, глубину траншей и доступ к магистральным трассам. Расчёты выполняют по длине подземных участков, уровню промерзания и требуемому расстоянию между трубами воды, канализации и линиями электропитания. Разводка формируется так, чтобы исключить пересечения в одной точке и обеспечить доступ к узлам.

Рекомендуемые расстояния между линиями

Тип коммуникации	Минимальное расстояние до соседней магистрали	Комментарий
Кабель электропитания	0,5 м	Укладывается в отдельной трубе с жёсткой фиксацией
Трубопровод холодной воды	1,0 м	Отводят от источников тепла для стабилизации давления
Канализация	0,5–0,7 м	Сохраняют уклоны по проекту, избегая пересечений

Организация ввода в фундамент

В местах входа коммуникаций через фундамент формируют гильзы с запасом по диаметру. Пространство вокруг труб заполняют эластичным материалом, чтобы компенсировать подвижки стены. Такая схема снижает нагрузку на соединения и продлевает срок службы магистральных линий.

Учет вентиляции и размещение элементов воздухообмена

При проектировании воздушных каналов проводят расчёты по объёмному обмену для каждого помещения отдельно. Разводка строится так, чтобы минимизировать длину горизонтальных участков и снизить сопротивление потоку. Приточные и вытяжные точки располагают с учётом перепадов давления, исключая обратные завихрения в жилых комнатах.

• Приточные клапаны размещают не ближе 300 мм к откосу окна, чтобы исключить конденсат.
• Вытяжные решётки в санитарных узлах устанавливают на высоте от 2,1 м, соблюдая прямой выход в вертикальный канал.
• Гибкие вставки используют только на коротких фрагментах, где требуется погасить шум вентилятора.
• Шумоглушители ставят перед разветвлением магистралей, чтобы снизить уровень вибрации на ответвлениях.

1. Проверяют доступность точек ревизии на каждом вертикальном канале.
2. Подбирают диаметр воздуховодов с учётом скорости потока до 3 м/с в жилых помещениях.
3. Расставляют противопожарные клапаны в местах пересечения перегородок с разной степенью огнестойкости.

При проходе воздуховодов через перекрытия оставляют зазор под теплоизоляцию, чтобы исключить мостики холода. Выпуски на чердаке герметизируют манжетами с жёсткой фиксацией. Такая схема позволяет сохранить стабильный воздухообмен и уменьшить нагрузку на вентустановку.

Согласование инженерных решений с подрядчиками и подготовка технической документации

После завершения проектирования проводят проверку всех схем с подрядчиками, отвечающими за разводку воды, канализации, отопления, вентиляции и электроснабжения. Это позволяет выявить возможные конфликты трасс и точки пересечений, которые могут потребовать корректировок.

Для каждой системы подготавливают комплект технической документации, включающий планы разводки, спецификации оборудования и расчёты по нагрузкам. В документации фиксируют диаметр труб, сечения кабелей, местоположение коллекторов и щитов, а также уклоны и точки подключения.

Обязательной частью согласования становится утверждение точек ввода коммуникаций в строительной части и черновых поверхностях, чтобы обеспечить доступность обслуживания и минимизировать переделки. Каждое изменение фиксируют в проектной документации с указанием дат и ответственных лиц.

При передаче проекта подрядчикам рекомендуется составить инструкции по монтажу, где подробно описаны последовательность работ, крепёжные элементы, требования к герметизации и изоляции. Такая практика снижает риск ошибок на стадии установки и обеспечивает точное соответствие инженерных систем проектным расчётам.
